Houseboat  "H 1200"
/projekt studyjny/
Opis ogólny
      "H 12000"  to houseboat przeznaczony dla 8 osób do uprawiania turystyki wodnej oraz pływań rekreacyjnych po jeziorach rzekach i kanałach.

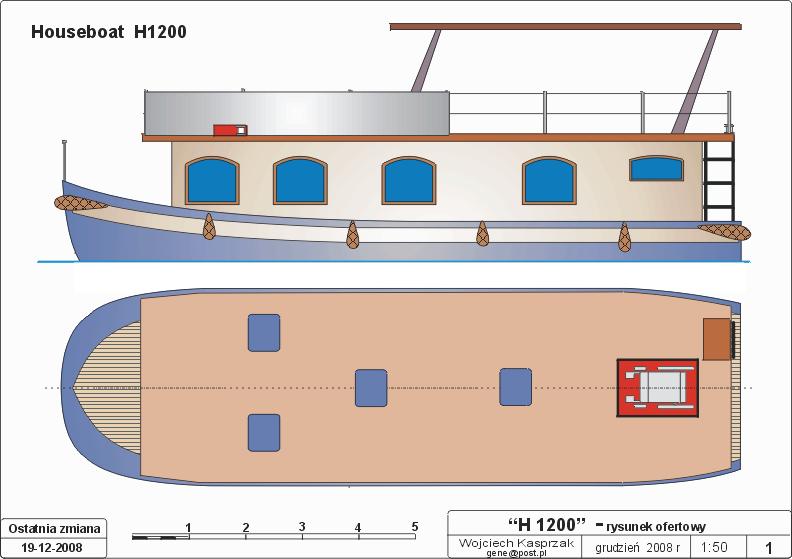

Rysunek ofertowy.
     Duża wyporność kadłuba pozwala na jego wykonanie z siatkobetonu lub stali.  Nadbudówka może być wykonana w całości z drewna lub z dowolnego materiału zapewniającego trwałość użytkowania: stal, aluminium, laminat p/s, kompozyty. Wewnątrz do wykończenia można użyć dowolne materiały budowlane np. płyty gipsowe. Napęd  to silnik wysokopężny o mocy 30-50 kW napędzający pompę hydrauliczną i za jej pośrednictwem 2 silniki hydrauliczne z śrubami o przeciwnych kierunkach obrotów. Ta sama pompa napędza dziobowy ster strumieniowy. Dwie oddzielnie sterowane śruby + ster strumieniowy zapewnią doskonałą manewrowość niezależnie od prędkości i kierunku poruszania się.  Jednolita bryła nadbudówki wynika z konieczności zapewnienia jednego poziomu komunikacyjnego w całym wnętrzu dla ułatwienia poruszania się wózkami. Górny poziom (dach) dostępny będzie dla wózków dzięki windzie. Miejsce instalacji windy może być wybrane w dowolnym miejscu korytarza.
     Kadłub wyposażony jest w instalację wody pitnej i zaburtowej. Zbiornik wody pitnej 1000l. Ścieki zbierane sa w zbiornikach o łącznej pojemności 2000 litrów. Podwójna instalacja elektryczna z dwoma napięciami 12 V i 230 V. Instalacja 230 V zasilana z inwerterów 12/230 V. Przy zasilaniu "z brzegu" instalacja housebota będzie odseparowana od instalacji brzegowej. Dla kuchni gazowej instalacja gazowa z butlami umieszczonymi w schowku z wentylacją i "odpływem" gazu na zewnątrz.

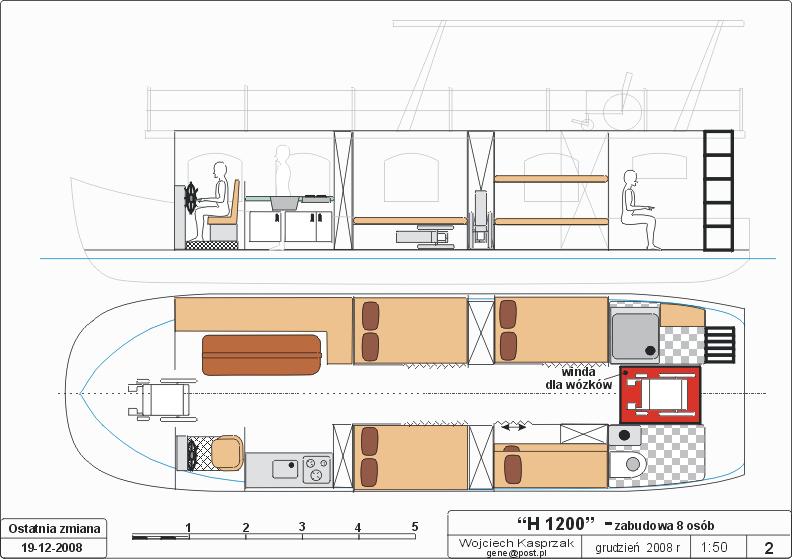

Propozycja zabudowy.

     W przedstawionym wariancie zabudowy nadbudówka podzielona została na trzy części. Pierwsza to pomieszczenie dzienne z kambuzem i stanowiskiem sterowania, druga to część sypialna i trzecia -sanitarna. Przez całą długość nadbudówki poprowadzony jest prosty korytarz o szerokości 1m dla umożliwienia poruszania się wózkiem. W części sypialnej znajdują się 4 kabiny dwuosobowe. Koje mogą być dwuosobowe lub pojedyńcze -spiętrowane. Wózki po złożeniu są przechowywane pod kojami lub w dolnej części szafy. Część sanitarna to oddzielne WC oraz kabina natryskowa. Pomieszczenie WC jest tej wielkości aby można było wjechać do niego wózkiem. Drzwi do wszystkich pomieszczeń przesuwne lub żaluzjowe.
     Przedstawiony wariant zabudowy jest propozycją. Wnętrze nadbudówki może być zabudowane dowolnie, zgodnie z potrzebami użytkownika.

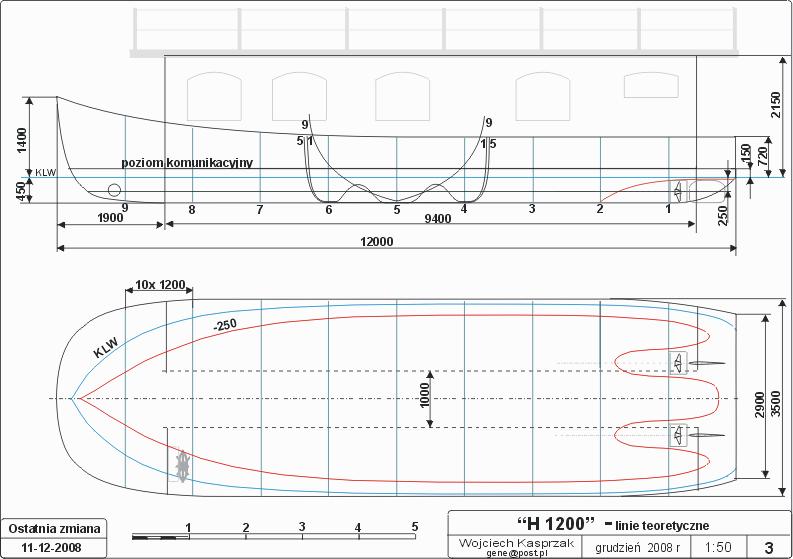

Linie teoretyczne.

     LInie teoretyczne zostały zaprojektowane jako kadłub o dużej wyporności.  Śruby są całkowicie chronione  przez tunel i osłonę pierścieniową.  Przy budowie obłego kadłuba stalowego mogą wystąpić trudności technologiczne w jego wykonaniu. Dla takiego
 wypadku przewidziana jest wersje kadłuba o liniach prostokreslnych.
(c) Wojtek Kasprzak   Katalog - index: h1200-2
